单杠式圆锥破碎机介绍

      GP系列单缸液压圆锥破碎机是目前比较先进的破碎机，集机械，液压，电气，智能控制等技术于一体。全新破碎机结构，结合优化的层压式破碎腔型，全智能自动化控制系统，使GP系列单缸液压圆锥破碎机拥有传统圆锥破碎机无可比拟的性能特点。可以广泛地应用于中碎，细碎及超细碎作业当中，是一种专业破碎硬料的中碎破碎机。

    广泛应用于冶金、建筑、水泥、水利、公路、铁路、选矿等领域，有着中碎、细碎、超细碎等作用。

    单缸圆锥破碎机一般具有破碎高效、操作简单、成本较低、节能降耗、绿色环保、维修方便等特点，同时破碎后的物料粒型非常优异，品质更为优良，因此颇受行业内用户的认可和青睐，尤其是受到金属矿、建筑砂石加工厂的大力追捧，成为行业内的热销设备之一。

性能特点

1、高质量的石子：该液压圆锥破碎机采用特有的破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀。

2、双保险控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑。

3、生产能力大，破碎效率高。

4、层压破碎，产品粒型好，多种腔型结合，适应多种粒度需求。

5、长寿命衬板，零配件更换简单方便，维护工作量。

6、结构简单，易于维护，运行成本低。

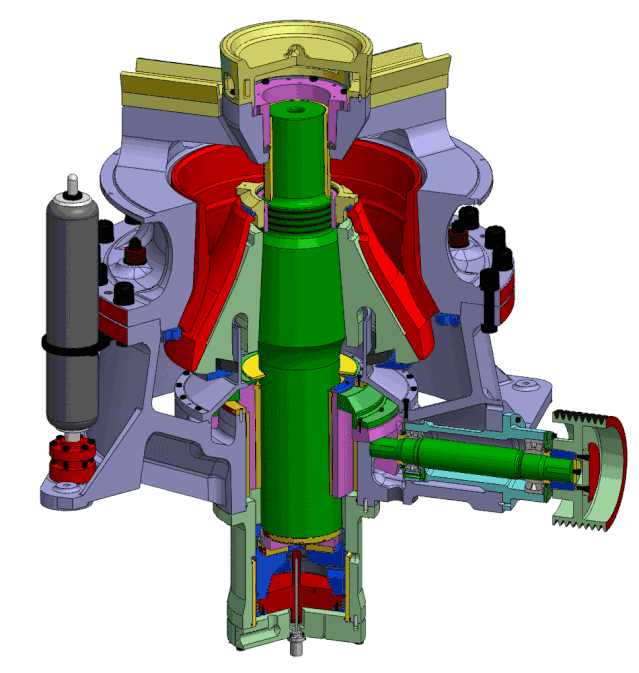

工作原理

      单缸圆锥破碎机工作时：电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。

      内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

设备实拍

技术参数

GP单缸液压中碎系列圆锥破碎机参数：

型号	腔口	最大进料尺寸 （mm）	最小排料口尺寸 （mm）	装机功率 （kw）	处理能力 （t/h）
GP-100	Z型	210	20	75-90	85-170
	D型	150	15	75-90	70-150
GP-300	Z型	320	25	220-250	220-380
	D型	250	19	220-250	170-280
GP-500	Z型	420	45	315-355	500-800
	D型	230	29	315-355	320-570
