产品介绍

       PCL冲击式制砂机又称直通冲击式制砂机、冲击式打砂机是使用于软、中硬和极硬物料的破碎、整形的新型制砂设备。广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料及各种冶金矿渣等多种行业。尤其是对碳化硅、金刚砂、烧结铝矾土、镁砂等物料的产量功效更高。

性能特点

1、结构简单合理，自击式破碎，具有细碎和粗磨功能，产品呈立方体，可作石料整形机。

2、独特的轴承安装和先进的主轴设计，使设备高速旋转，高效节能，破碎效率高。

3、严密的安全保障装置，保证设备和人身安全。涡流腔内部气流自循环，粉尘少，噪声小。

4、采用优质耐磨材料制成，破碎腔内物料自衬可减少机体磨损，经久耐用。

工作原理

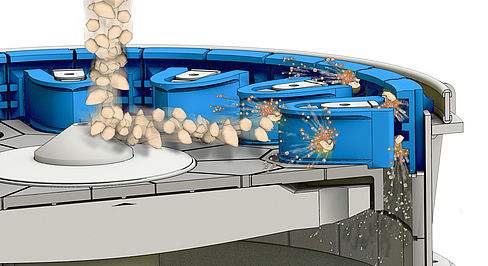

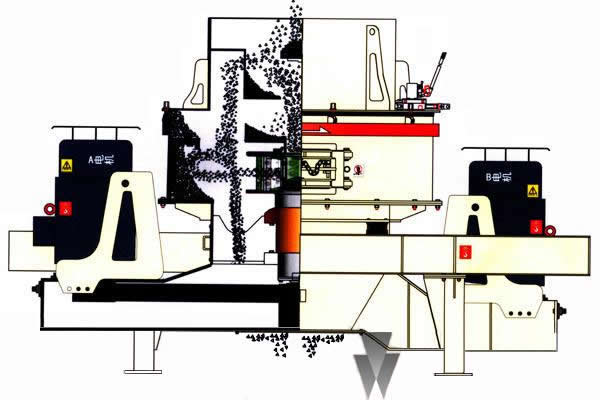

      物料由进料斗进入制砂机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次几率撞击、磨擦和研磨破碎作用，被破碎的物料由下部排料口排出。

实拍图片

技术参数

型号	叶轮转速 (r/min)	最大进料尺寸 (mm)	处理能力 (t/h)	功率 (kw)	重量 (t)	外型尺寸 (mm)
PCL-600	2000-3000	30	12-30	2×30	5.6	2800×￠1500×2030
PCL-750	1500-2500	35	25-55	2×45	7.3	3300×￠1800×2440
PCL-900	1200-2000	40	55-100	2×(55-90)	12.1	3750×￠2120×2660
PCL-1050	1000-1700	45	100-160	2×(90-110)	16.9	4480×￠2450×2906
PCL-1250	850-1450	45	160-300	2×(132-185)	22	4563×￠2650×3716
PCL-1350	800-1193	50	200-360	2×(185-220)	26	5340×￠2940×3650
